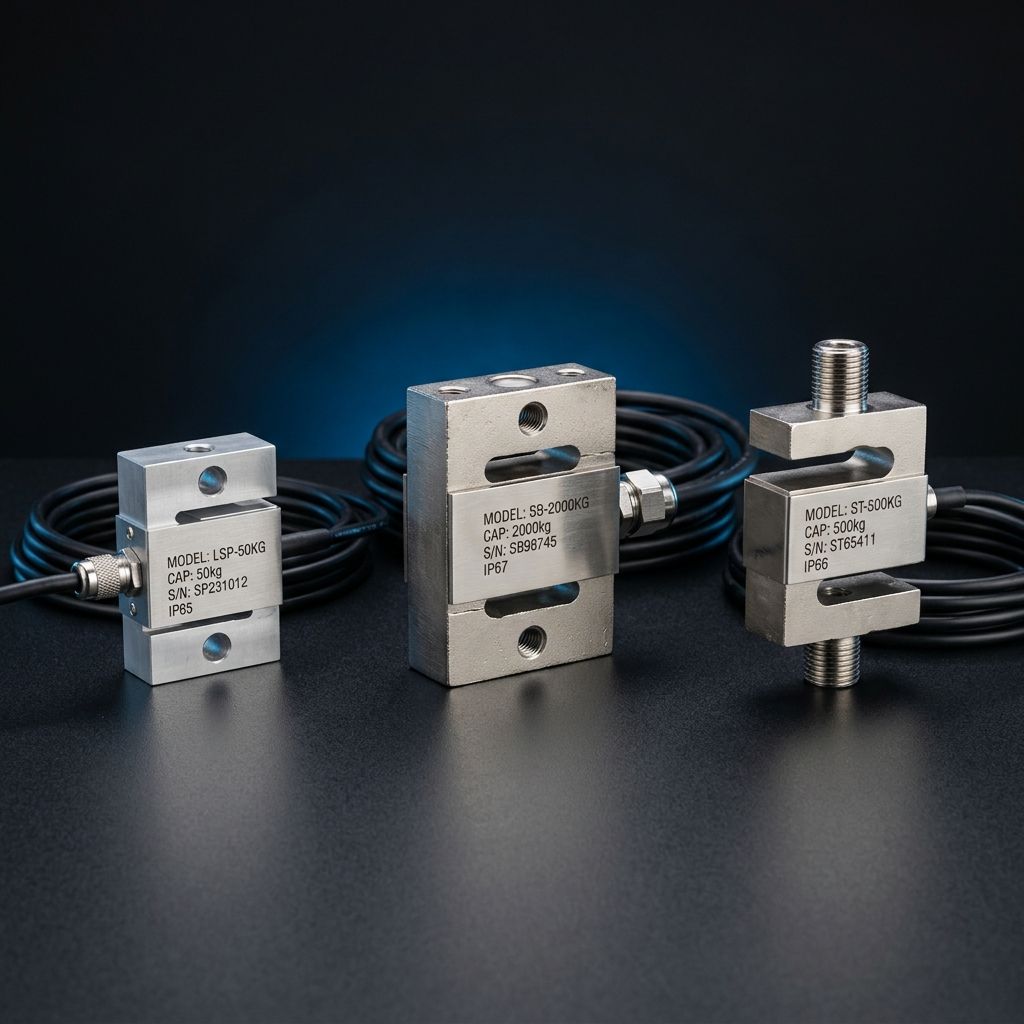

Perbedaan Load Cell Single Point, Shear Beam, dan S-Type: Panduan Memilih yang Tepat

Memilih jenis load cell yang salah adalah kesalahan yang sering terjadi di industri manufaktur dan logistik. Akibatnya nyata: pembacaan berat tidak akurat, sistem timbangan sering error, hingga kerugian produksi yang tidak terdeteksi.

Load cell hadir dalam berbagai jenis, dan masing-masing dirancang untuk aplikasi yang berbeda. Tiga jenis yang paling umum digunakan di industri Indonesia adalah Single Point, Shear Beam, dan S-Type. Artikel ini akan membantu Anda memahami perbedaan ketiganya dan menentukan mana yang paling sesuai untuk kebutuhan Anda.

Apa Itu Load Cell?

Load cell adalah sensor berat yang mengubah gaya tekan atau tarik menjadi sinyal listrik. Sinyal ini kemudian dibaca oleh weighing indicator dan ditampilkan sebagai angka berat di layar.

Dalam sebuah sistem timbangan industri, load cell adalah komponen paling kritis. Kualitas dan jenis load cell yang tepat menentukan akurasi, daya tahan, dan keandalan keseluruhan sistem timbangan Anda.

Load Cell Single Point — Untuk Timbangan Platform Kecil-Menengah

Cara Kerja

Load cell Single Point dipasang di satu titik pusat di bawah platform timbangan. Desainnya memungkinkan kompensasi otomatis terhadap beban yang tidak berada tepat di tengah platform (off-center load).

Keunggulan

• Instalasi mudah — hanya butuh satu titik pemasangan
• Akurat untuk beban tidak rata — cocok untuk produk yang diletakkan sembarangan
• Harga lebih terjangkau — ideal untuk skala menengah
• Tersedia dalam berbagai kapasitas — umumnya 1 kg hingga 500 kg

Aplikasi Umum

• Timbangan platform di gudang dan toko
• Timbangan kemasan di lini produksi
• Timbangan retail dan supermarket
• Alat uji berat di laboratorium QC

Material

Umumnya tersedia dalam aluminium (untuk lingkungan normal) dan stainless steel (untuk lingkungan lembab atau industri makanan).

Contoh produk populer untuk jenis ini adalah Load Cell Single Point Sonic L6E.

Load Cell Shear Beam — Untuk Timbangan Kapasitas Besar

Cara Kerja

Load cell Shear Beam dipasang secara horizontal di bawah platform, biasanya digunakan dalam konfigurasi 4 titik (4 load cell di setiap sudut platform). Gaya berat diterima melalui tegangan geser (shear stress) pada badan sensor.

Keunggulan

• Kapasitas besar — mulai dari 50 kg hingga 50.000 kg per unit
• Kokoh dan tahan lama — dirancang untuk beban berat dan lingkungan keras
• Presisi tinggi — cocok untuk penimbangan industri skala besar
• Perlindungan IP tinggi — tersedia versi IP67/IP68 untuk lingkungan basah

Aplikasi Umum

• Timbangan truk (jembatan timbang)
• Timbangan lantai kapasitas besar di pabrik
• Sistem penimbangan pada conveyor belt
• Silo dan hopper untuk material curah (batu bara, pasir, semen)

Konfigurasi Pemasangan

Untuk platform besar, biasanya dipasang 4 unit di setiap sudut, terhubung ke junction box sebelum masuk ke weighing indicator.

Load Cell S-Type — Untuk Pengukuran Tarik dan Tekan

Cara Kerja

Dinamakan S-Type karena bentuk fisiknya menyerupai huruf "S". Load cell ini mampu mengukur gaya dari dua arah: kompresi (tekan) dan tension (tarik). Ini menjadikannya unik dibanding dua jenis sebelumnya.

Keunggulan

• Dua arah pengukuran — bisa untuk aplikasi gantung (tarik) maupun tekan
• Serbaguna — cocok untuk berbagai konfigurasi instalasi
• Mudah dikalibrasi — desain simetris memudahkan penyesuaian
• Kapasitas fleksibel — 50 kg hingga 5.000 kg

Aplikasi Umum

• Timbangan gantung (crane scale) di dermaga dan gudang
• Sistem pengisian otomatis (filling machine) pada hopper
• Timbangan silo untuk material curah
• Pengukuran tegangan tali atau kabel di industri

Bagaimana Cara Memilih yang Tepat?

Gunakan panduan sederhana ini:

1. Timbangan platform biasa di gudang atau toko? → Pilih Single Point
2. Timbangan untuk truk, conveyor, atau material berat di pabrik? → Pilih Shear Beam
3. Butuh timbangan gantung atau sistem pengisian hopper/silo? → Pilih S-Type
4. Tidak yakin? → Konsultasikan dengan tim teknis kami. Kami bantu memilih berdasarkan kapasitas, kondisi lingkungan, dan anggaran Anda.

Kesimpulan

Tidak ada jenis load cell yang "terbaik" secara universal. Yang terbaik adalah yang paling sesuai dengan aplikasi spesifik Anda. Memilih yang tepat sejak awal akan menghemat biaya perawatan, mencegah error pengukuran, dan memperpanjang umur sistem timbangan Anda.
